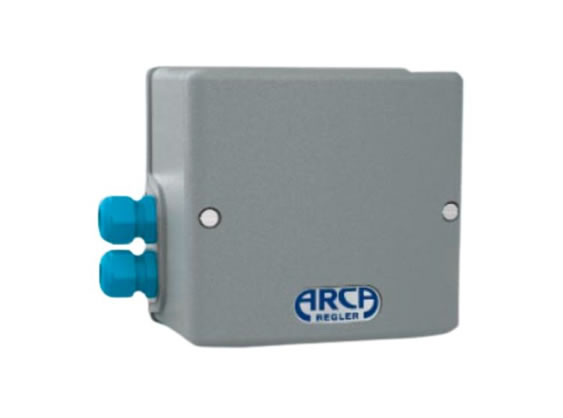

VÁLVULA ARCATROL POSICIONADOR ANALÓGICO SERIE 824

El clásico: el posicionador analógico basado en el principio de comparación de fuerzas.

DETALLES

• Serie 824
• Rango de temperatura -40 °C a 80 °C
• Señal de entrada: 0,2 - 1,0 bar o 0/4 - 20 mA
• :
• Material de la caja: Aluminio fundido

El posicionador ARCATROL tipo 824 funciona según el principio clásico de comparación de fuerzas. El posicionador analógico tiene un diseño modular y se puede ampliar con varios módulos adicionales. Esto facilita la adaptación precisa a tareas especiales.

La señal estándar del punto de ajuste neumático emitida por un controlador neumático o por el módulo convertidor I/p integrado genera una fuerza en el diafragma que se equilibra con la fuerza del resorte en el eje de retroalimentación. La diferencia de fuerza resultante mueve la válvula de pistón, que conecta el actuador con el suministro de aire o la atmósfera, controlando así el movimiento de la válvula.

Con el módulo convertidor I/p, las señales de entrada eléctricas de 0/4…20 mA se convierten en señales estándar neumáticas de 0,2 – 1 bar para controlar el posicionador analógico. Dos interruptores inductivos ajustables permiten la retroalimentación desde las posiciones finales al sistema de control, por ejemplo, como una señal NAMUR. El potenciómetro de retroalimentación genera un mensaje que contiene la posición actual para su evaluación en el sistema de control.

Esto es lo que distingue al posicionador ARCATROL:

• diseño robusto
• tecnología probada
• insensible a la suciedad
• construcción modular
• larga vida útil
